四层PCB线路板加工工艺及加工流程是现代电子制造业中的重要环节。为了满足高性能、高密度、小型化和多功能的要求,工程师们不断探索新的工艺和流程。下面就为大家介绍一下四层PCB线路板的加工工艺和加工流程。

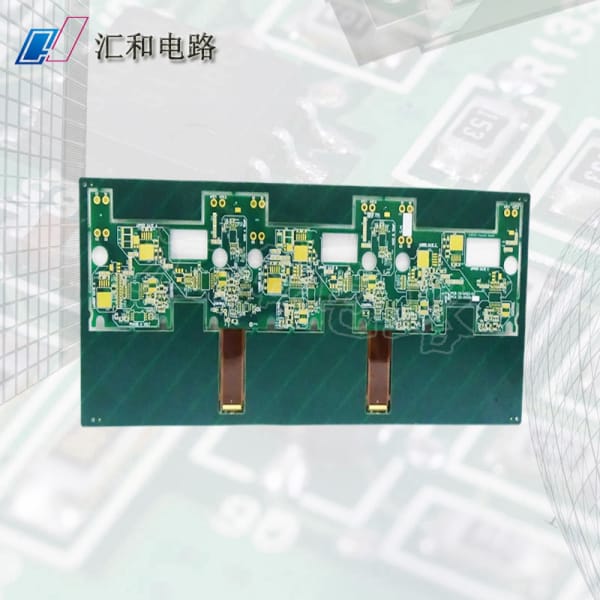

四层pcb线路板加工工艺,四层pcb线路板加工流程

首先,材料准备是四层PCB线路板加工的第一步。根据设计要求,选择合适的基板材料,通常使用的有FR-4、FR-5、铝基板等。然后对材料进行切割,使其符合设计尺寸要求。

第二步是制作内层线路。通过光刻技术,将设计好的线路图案形成在内层基板上。这一步骤涉及到蚀刻、覆铜、光刻胶涂布、曝光、显影等多个过程,需要严格控制参数和工艺。

第三步是层压。将制作好的内层板与预制好的外层板通过层压机进行压合,形成完整的四层结构。这一步骤需要使用特殊的层压材料和高温高压条件,确保各层之间的粘合强度和导电性能。

在层压之后,就是钻孔和插入工序。根据设计要求,在板材上钻孔,为后续的线路连接提供通路。然后通过化学镀铜或阳极氧化等方法,在钻孔处形成导电孔,以便插入引脚和焊点。

接下来是线路形成工序。通过蚀刻和覆铜等工艺,将设计好的线路图案形成在板材上。这一步骤同样需要光刻技术的支持,迅速准确地完成线路的形成。

最后一步是外层保护层制作。通过覆盖保护层、镀金、冷铜、镀锡等工艺,对线路板进行防腐、防氧化等处理,保证线路板的使用寿命和稳定性。

以上就是四层PCB线路板加工的主要工艺和流程。为了保证产品质量和可靠性,每一步都需要严格控制工艺参数,并进行必要的检测和测试。随着技术的不断进步,未来四层PCB线路板加工工艺和流程将迎来新的突破和发展。
